電路框圖 輸出特性
靜態特性 外形尺寸 |
- 低價格、高可靠
- 105℃輸出電容器
- 全球適用AC輸入電壓
- 效率高、工作溫度低
- 軟啟動電流、有效降低AC輸入沖擊
- 有短路保護、過載保護
- 體積小、重量輕
- 100%滿負荷燒機測試
- 內裝EMI濾波器、紋波極小
|
型號
性能 |
S-15-5 |
S-15-12 |
S-15-24 |
| 直流輸出電壓 |
5V |
12V |
24V |
| 輸出電壓容差(注2) |
±2% |
±1% |
±1% |
| 額定輸出電流 |
3A |
1.3A |
0.7A |
| 輸出電流范圍 |
0-3A |
0-1.3A |
0-0.7A |
| 紋波及噪音(注3) |
50mVp-p |
50mVp-p |
100mVp-p |
| 進線穩定度(注4) |
±0.5% |
±0.5% |
±0.5% |
| 負載穩定度(注5) |
±1% |
±0.5% |
±0.5% |
| 直流輸出功率 |
15W |
15.6W |
16.8W |
| 效率 |
65% |
68% |
72% |
| 直流電壓可調范圍 |
±10,-5% |
±10% |
±10% |
| 輸入電壓范圍 |
85～132VAC/170～264VAC開關選擇 |
| 輸入電流 |
0.5A/115V 0.25A/230V |
| 沖擊電流 |
冷啟動電流 15A/115V 30A/230V |
| 漏電流 |
<0.5mA/240VAC |
| 過載保護 |
105%～150%類型：電流限制復位：自動恢復 |
| 過電壓保護 |
…… |
| 高溫保護 |
…… |
| 溫度系數 |
±0.02%℃(0～50℃) |
| 啟動、上升、保持時間 |
200ms,100ms,30ms |
| 抗震性 |
10～500Hz,2G 10min./1周期,時長60分,各軸 |
| 耐壓性 |
輸入輸出間：1.5KVAC，輸入外殼：1.5KVAC，輸出外殼：0.5KVAC |
| 隔離電阻 |
輸入輸出間，輸入與外殼，輸出與外殼：0500VAC/100M Ohms |
| 工作溫度、濕度 |
-10℃～+60℃，20%～90%RH |
| 存儲溫度、溫度 |
-20℃～+85℃,10%～95RH |

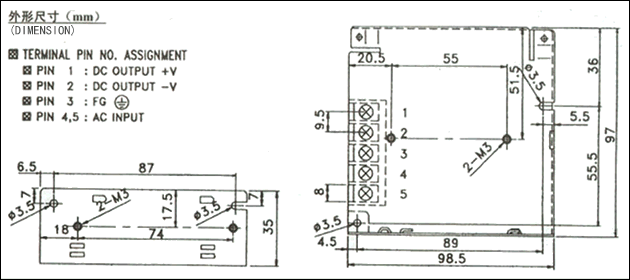

| 外形尺寸 |
99*97*35mm |
| 重量 |
0.3Kgs |
| 安全標準 |
滿足UL1012要求 |
| EMC標準 |
…… |
注：1、以上參數測試條件為：230VAC輸入，額定負載，25℃ 70% RH.濕度。
2、容差：包括設定容差，線路穩定度，負載穩定度(注5)。
3、紋波測試：20MHz 用A12"雙絞線，中斷用0.1uF&47uF電容器短路。
4、進線電壓穩定度測試：滿負載時進線最低電壓到最高電壓。
5、負載穩定度測試：負載從0%到100%。 |
|
|
|
|
