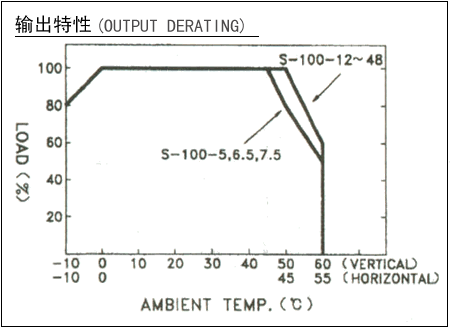

電路框圖 輸出特性

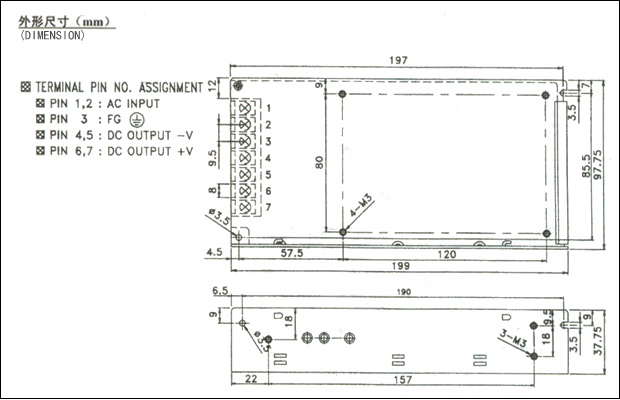

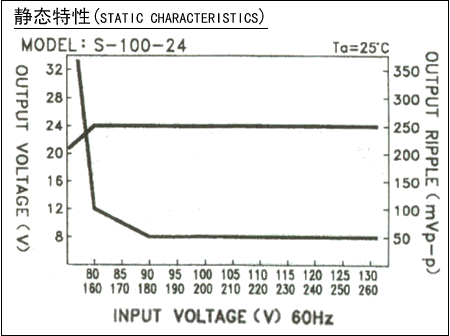

靜態特性 外形尺寸 |
- 低價格、高可靠
- 105℃輸出電容器
- 全球適用AC輸入電壓
- 效率高、工作溫度低
- 軟啟動電流、有效降低AC輸入沖擊
- 有短路保護、過載保護
- 體積小、重量輕
- 100%滿負荷燒機測試
- 內裝EMI濾波器、紋波極小
|
型號
性能 |
S-100-3 |
S-100-5 |
S-100-7-5 |
S-100-12 |
S-100-15 |
S-100-24 |
S-100-27 |
S-100-48 |
| 直流輸出電壓 |
3V |
5V |
7.5V |
12V |
15V |
24V |
27V |
48V |
| 輸出電壓容差(注2) |
±2% |
±2% |
±1% |
±1% |
±1% |
±1% |
±1% |
±1% |
| 額定輸出電流 |
20A |
20A |
13.6A |
8.5A |
6.7A |
4.5A |
3.7A |
2A |
| 輸出電流范圍 |
0-20A |
0-20A |
0-13.6A |
0-8.5A |
0-6.7A |
0-4.5A |
0-3.7A |
0-2A |
| 紋波及噪音(注3) |
100mVp-p |
100mVp-p |
100mVp-p |
100mVp-p |
100mVp-p |
100mVp-p |
100mVp-p |
100mVp-p |
| 進線穩定度(注4) |
±0.5% |
±0.5% |
±0.5% |
±0.3% |
±0.3% |
±0.2% |
±0.2% |
±0.2% |
| 負載穩定度(注5) |
±0.5% |
±0.5% |
±0.5% |
±0.3% |
±0.3% |
±0.2% |
±0.2% |
±0.2% |
| 直流輸出功率 |
60W |
100W |
102W |
102W |
100.5W |
108W |
99.9W |
96W |
| 效率 |
70% |
78% |
80% |
81% |
81% |
84% |
84% |
84% |
| 直流電壓可調范圍 |
2.85-3.3V |
4.75-5.5V |
6.75-8.25V |
10.8-13.2V |
13.5-16.5V |
21.6-26.4V |
26-32V |
43.2-52.8V |
| 輸入電壓范圍 |
85～132VAC/180～264VAC開關選擇47～63Hz;255-370VDC |
| 輸入電流 |
2.4A/115V 1.2A/230V |
| 沖擊電流 |
冷啟動電流 30A/115V 60A/230V |
| 漏電流 |
<1mA/240VAC |
| 過載保護 |
無，交流開關恢復 |
| 過電壓保護 |
…… |
| 高溫保護 |
…… |
| 溫度系數 |
±0.03%℃(0～50℃) |
| 啟動、上升、保持時間 |
200ms,100ms,30ms |
| 抗震性 |
10～500Hz,2G 10min./1周期,時長60分,各軸 |
| 耐壓性 |
輸入輸出間：1.5KVAC，輸入外殼：1.5KVAC，輸出外殼：0.5KVAC |
| 隔離電阻 |
輸入輸出間，輸入與外殼，輸出與外殼：0500VAC/100M Ohms |
| 工作溫度、濕度 |
-10℃～+60℃，20%～90%RH |
| 存儲溫度、溫度 |
-20℃～+85℃,10%～95RH |
| 外形尺寸 |
199*98*38mm |
| 重量 |
0.5Kgs |
| 安全標準 |
滿足UL1012要求 |
| EMC標準 |
…… |
注：1、以上參數測試條件為：230VAC輸入，額定負載，25℃ 70% RH.濕度。
2、容差：包括設定容差，線路穩定度，負載穩定度(注5)。
3、紋波測試：20MHz 用A12"雙絞線，中斷用0.1uF&47uF電容器短路。
4、進線電壓穩定度測試：滿負載時進線最低電壓到最高電壓。
5、負載穩定度測試：負載從0%到100%。 |
|
|
|
|
